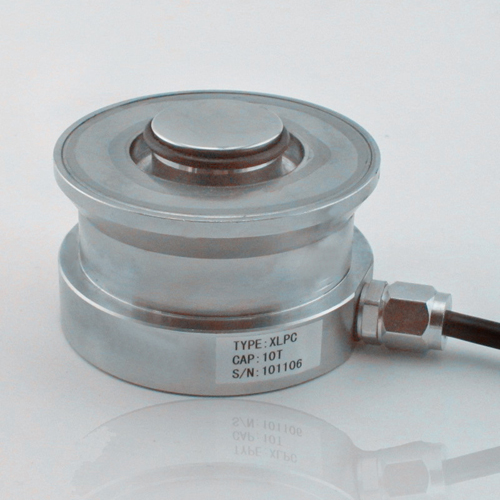

扭环式称重传感器采用不锈钢材质,抗过载能力强,量程范围大,高灵敏度，精度高,抗偏载性能好。输入电阻和低功耗使其非常适合采用电池供电的测量单元。适用于电子衡器,拉力试验机等各种称重设备场合。
额定载荷 Rated Load
10，22，47，100，150,220，330，470，680,1000，1500 (kN)
综合精度 Comprehensive Precision
0.05%F·S
灵敏度 Sensitivity
2.85 mV/V
蠕变 Creep
±0.05 %F·S/30min
零点输出 Zero Output
±1 %F·S
零点温度影响 Temperature Effect On Zero
±0.05 %F·S/10℃
输出温度影响 Temperature Effect On Output
±0.05 %F·S/10℃
工作温度 Operating Temperature Range
-20℃～+65℃
输入阻抗 Input Resistance
1450Ω±15 Ω
输出阻抗 Output Resistance
1400Ω±5 Ω
绝缘电阻 Insulation Resistance
>5000 MΩ
安全过载 Safe Load Limit
150% F·S
供桥电压 Bridge Voltage
建议 10V DC
材质 Material
不锈钢
Stainless Steel
传感器接线方式
Load Cell Mode of Connection
输入+:红 Input+: Red
输入-:黑 Input-:Black
输出+:绿 Output+:Green
输出-:白 Output-:White
